24.08.2023 Effizientes Verbauplattenwand-System SBH 800 erstmalig in der Schweiz angewendet Pressemitteilung

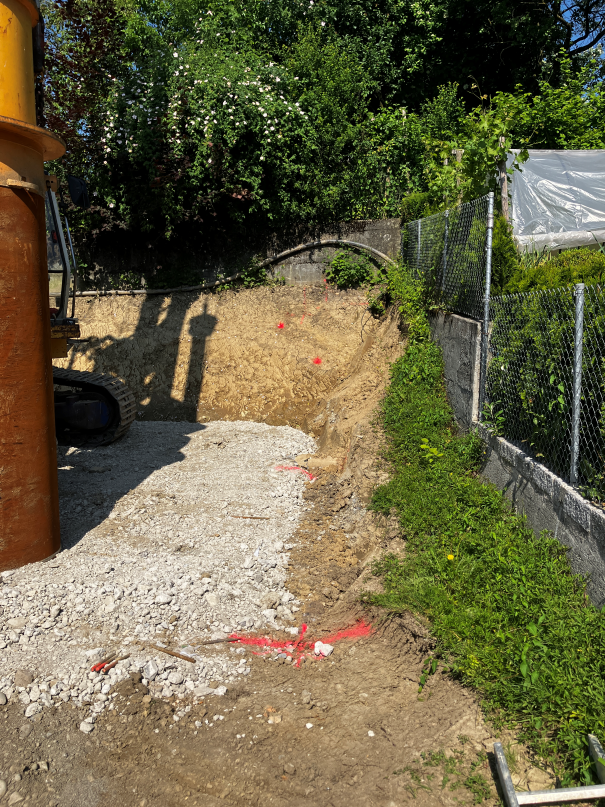

Für die Baugrubensicherung beim Neubau-Projekt eines Einfamilienhauses in Emmen hat sich das Ingenieurbüro Bauplanung Kahle in Othmarsingen entschieden, aufgrund ihres einfachen Einbaus und der Wiederverwendbarkeit, die SBH Serie 800 zu verbauen.
SBH Verbauplattenwand-System

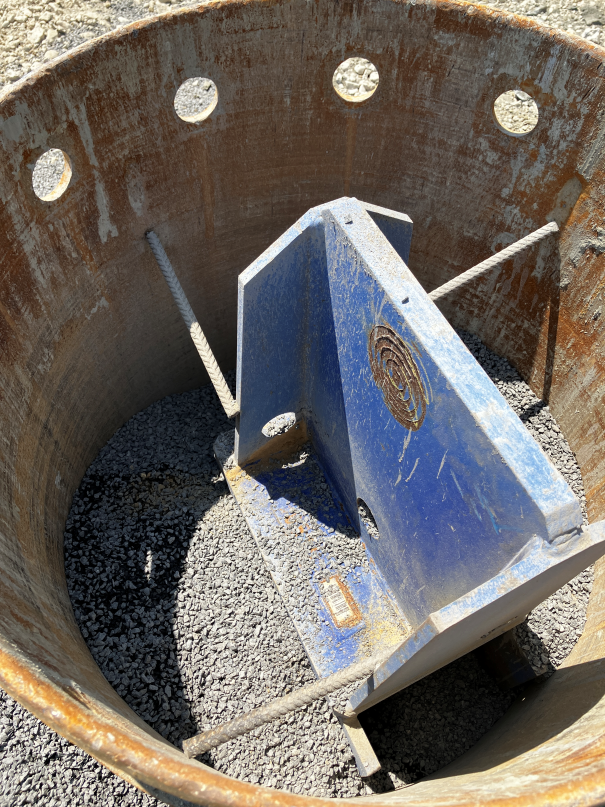

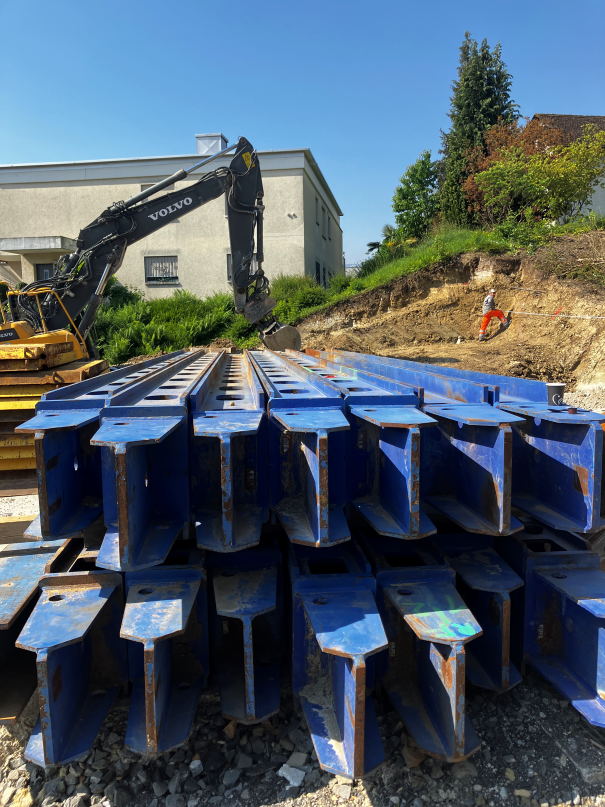

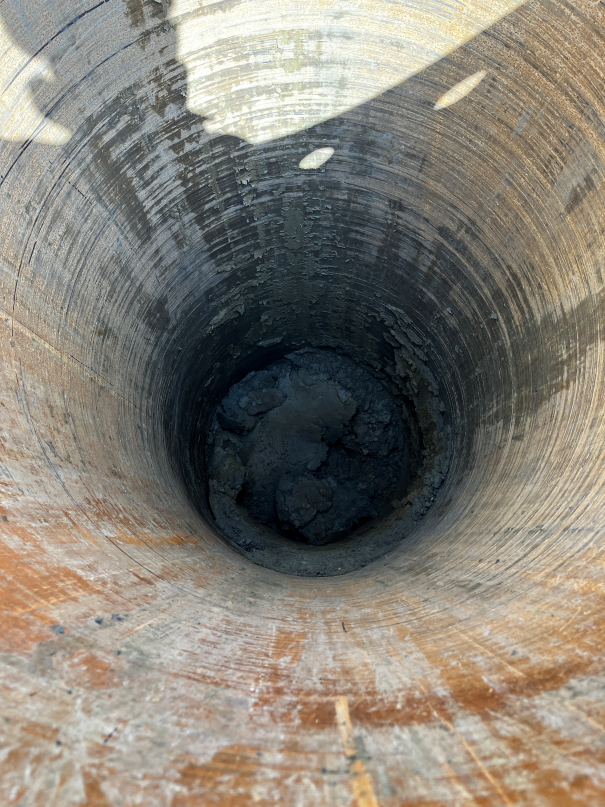

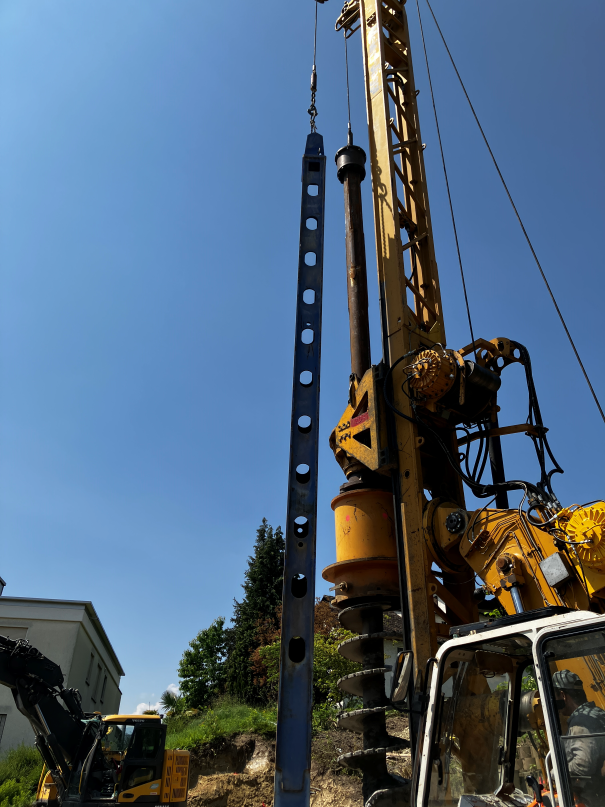

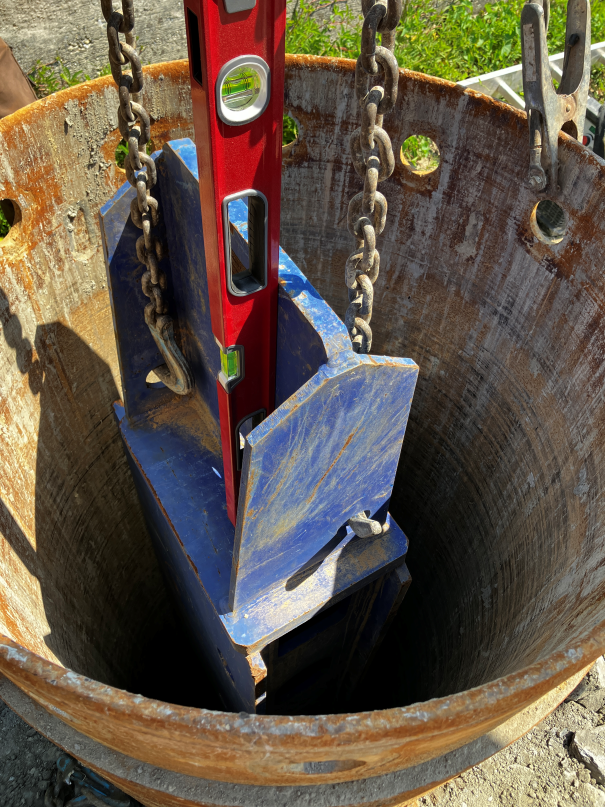

Das neue von SBH entwickelte Verbausystem bietet die erste echte Alternative zum herkömmlichen Berliner Verbau, der Trägerbohlwand / Rühlwänden. Die speziellen Träger des neuen Verbauplattenwand-Systems lassen sich schnell und einfach, mit oder ohne Schutzrohre in Bohrungen einsetzen oder auch direkt rammen – problemlos mit meist vorhandenem Equipment und bis Tiefen von über 10 m.

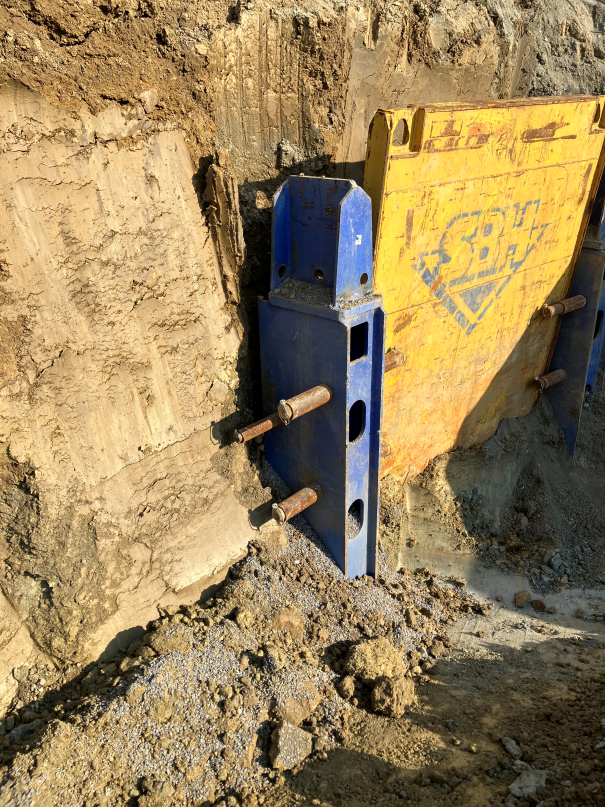

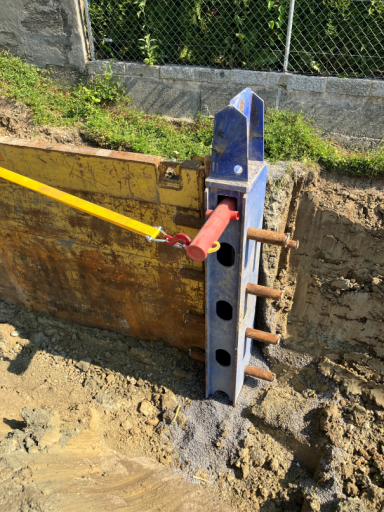

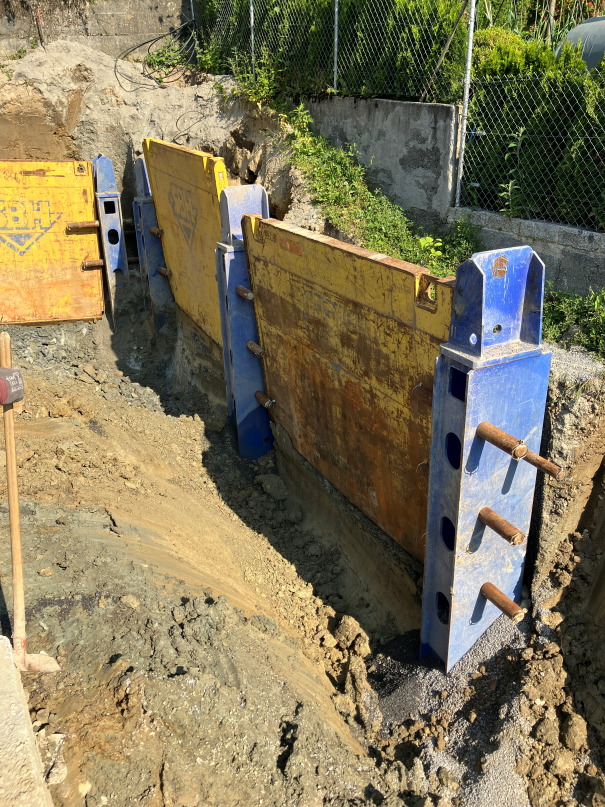

Die Verbauplatten werden schräg gefändert, also versetzt und leicht überlappend übereinander maschinell zwischen den Trägern eingesetzt. Das dem Aushub folgend einzubauende Bolzensystem gleicht eventuell vorhandene Toleranzen vollständig aus. Der bei herkömmlichem Verbau übliche, händische Einbau von Holzbohlen entfällt völlig. Das spart erhebliche Einbauzeit. Im direkten Vergleich zur klassischen Trägerbohlwand erfordert dieses SBH System 50 Prozent weniger Träger, bedingt durch doppelte Feldlänge. Der Hauptvorteil des Systems liegt in der weitaus höheren Ein- und Ausbauleistung im Vergleich zur Verwendung von Holzbohlen. All dies bedeutet auch ein klares Plus für die Umwelt, lassen sich die Stahl-Verbauplatten und Träger doch nahezu unendlich oft wieder einsetzen.
Bei grösseren Belastungen können die Träger mittels Erdanker zusätzlich rückverankert oder gegenseitig abgestützt werden. Durch die fächerartige Versetzung der Verbauplatten im Absenkverfahren sind die Reibungswiederstände beim Ein- und Rückbau minimal.
Sollte eine Platte schadhaft werden, so kann sie zu 100 Prozent recycelt werden. Eine chemische Behandlung ist, anders als bei Holzbohlen, nicht gegeben und die aufwändige Entsorgung nach der Verwendung entfällt.

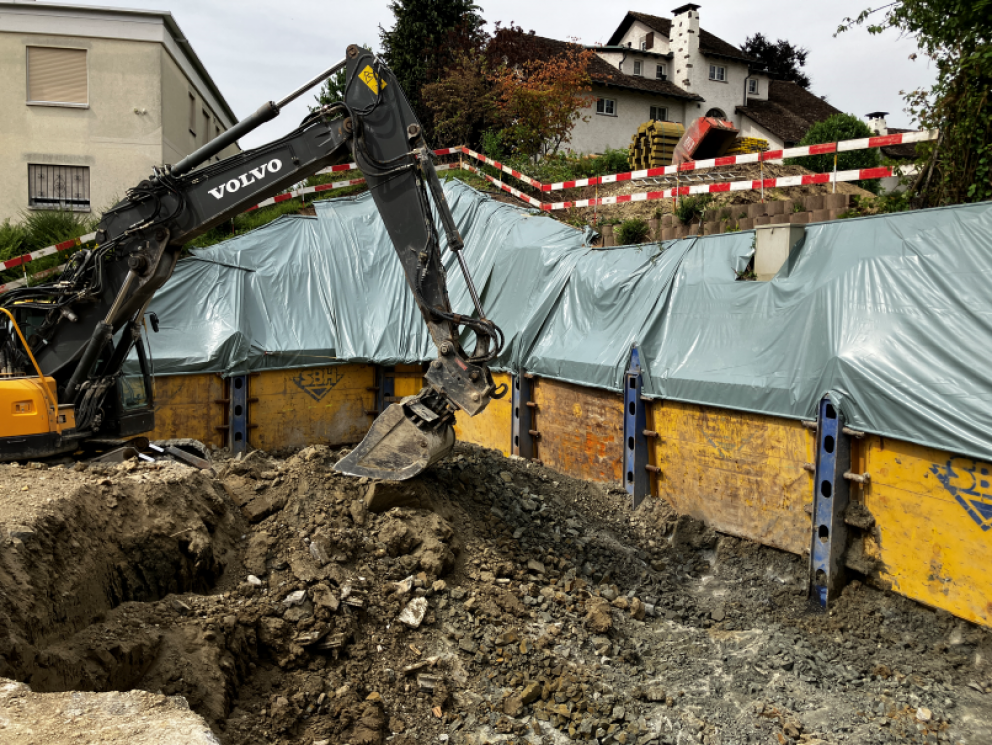

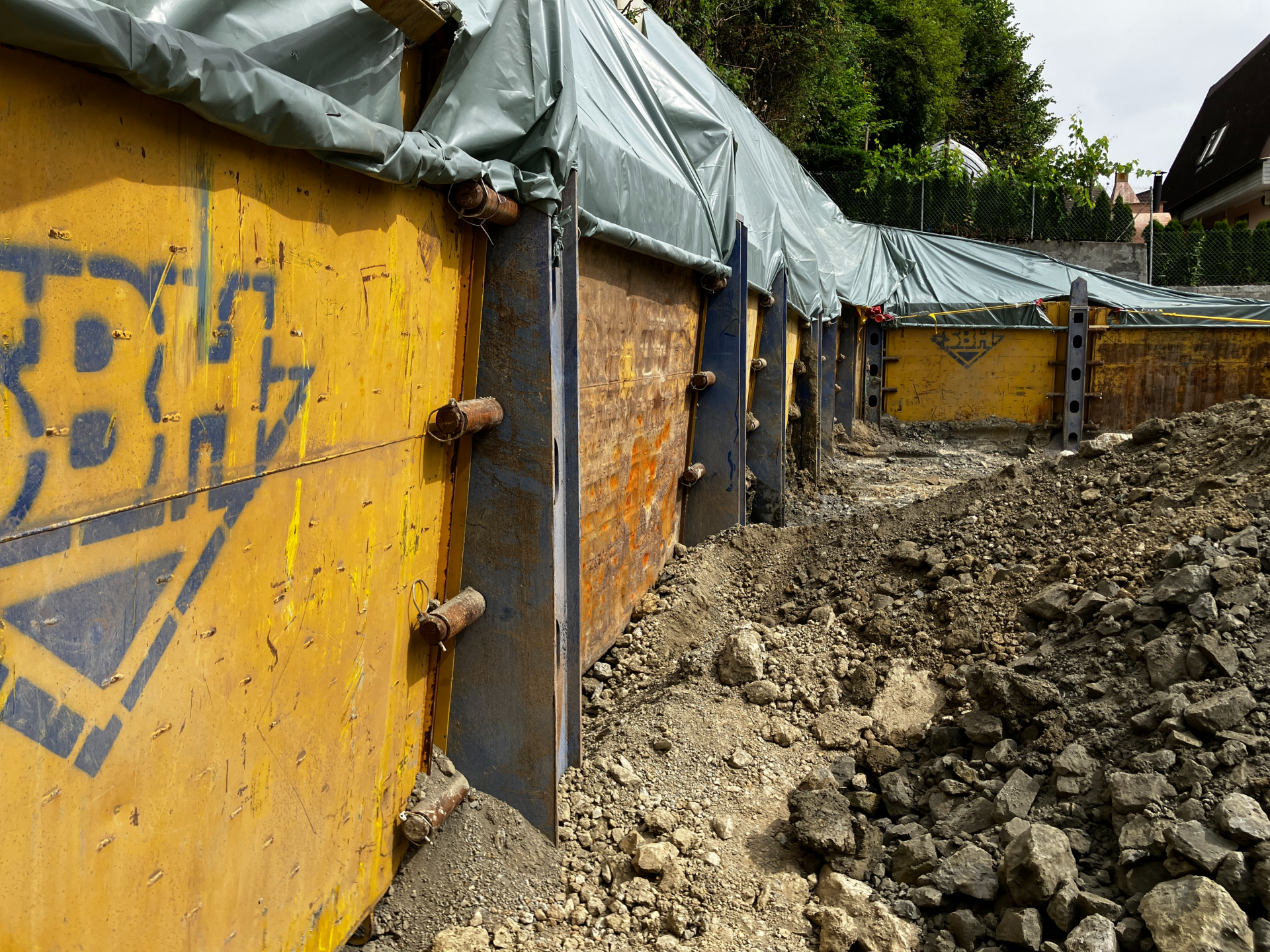

Einfach, effizient und nachhaltig - Verbauplattenwand-System beim Projekt Emmen
Die Statik für das Projekt wurde in Zusammenarbeit mit dem Ingenieurbüro Bauplanung Kahle in Othmarsingen www.kahleing.ch und SBH Heinsberg www.sbh-verbau.de errechnet und vom Bauherrn für das Projekt in Emmen LU genehmigt.
